粉末混合物

粉末混合物由至少两种不同的固体组成。这些固体呈粉末状，即处于分散状态。各个颗粒在物理上彼此分离，且不会发生化学反应。粉末混合物在几乎所有工业领域都具有核心地位，例如在化学、食品、制药和材料工业中。质量参数之一是物质分布的均匀性，即混合质量。

当所有颗粒达到统计上的随机分布时，即形成理想混合的粉末混合物。在此状态下，在混合物中任意位置找到特定颗粒的概率在各处均相等；这种分布被称为理想混合。只要所有组分的颗粒尺寸分布已知且样本量定义正确，理想随机分布即可用数学方法描述。

样品中某组分浓度的统计波动由伯努利分布随机变量的方差决定：

σ² = (p · (1 − p)) / n

• p 是所考察组分的质量分数或体积分数
• n 是样品中的颗粒数

随着样本量 n 的增加，统计离散度 σ 会降低；因此，混合均匀度总是与规模相关。实际的粉末混合物不可能比其理想的随机分布更均匀；该分布代表了可混性的物理上限。

在实际应用中，混合均匀度通常通过变异系数 CV 来描述：

CV = σ / μ

• σ 是浓度的标准差
• μ 是平均浓度值

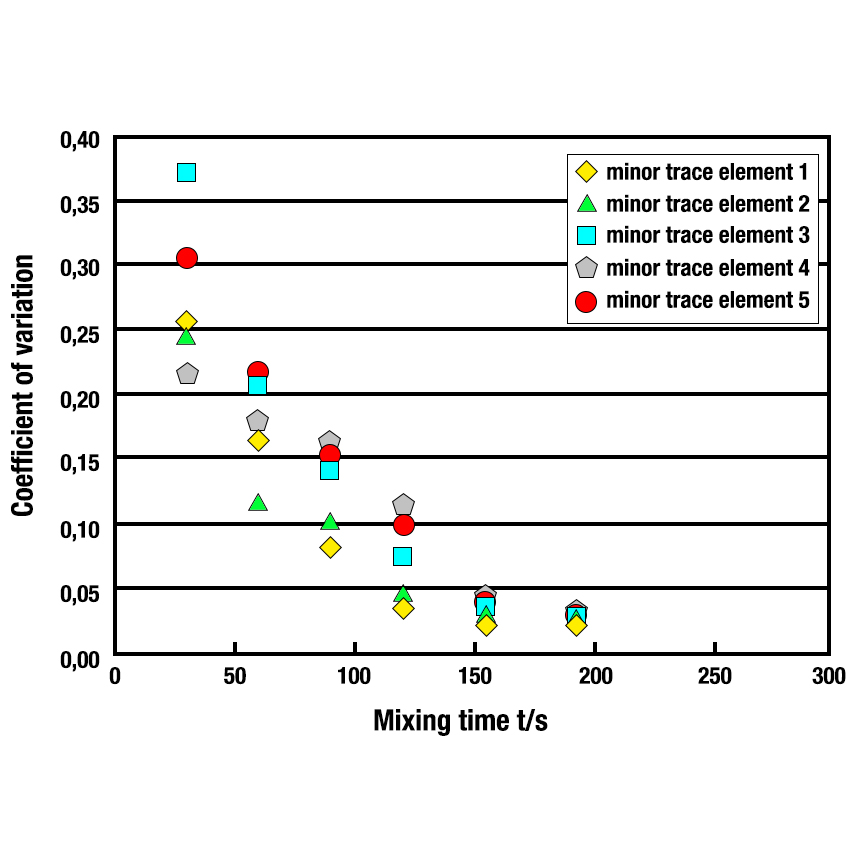

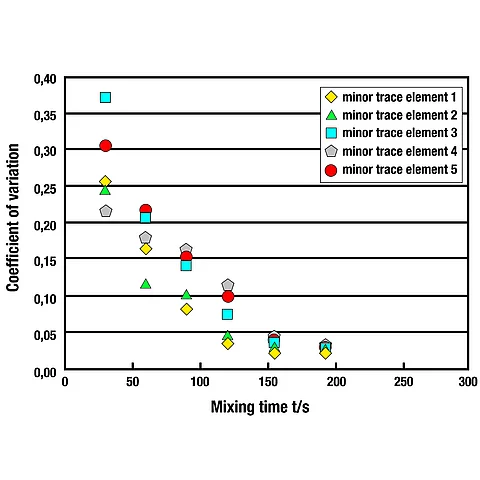

较小的变异系数代表较高的混合均匀度。作为相对参数，CV 无量纲，因此与物理单位无关。在许多物质混合物中，低于约5%的数值被视为非常良好，但具体阈值可能因颗粒结构而异。文献中通常针对1:100或1:1000的组分比例给出以下范围：

• CV > 10% → 混合效果差
• CV ≈ 5% → 混合效果良好
• CV < 2% → 混合效果极佳；当前条件特别理想。这种情况在实际中极为罕见。

在特殊情况下，甚至会混合1:100,000比例的组分，以测试粉体混合机的性能。实际可达到的混合质量在很大程度上取决于相关组分的物质特性以及所采用的混合原理。低剪切、三维混合机制配合受控的颗粒相对运动，有助于实现理想的分布。

均匀性测试的最小样本量

评估混合质量需要足够的样本量。样品中颗粒的最小数量 n_min 可根据所需的最大浓度离散度推导得出：

n_min = (1 − p) / (p · CV_max²)

• p 是所考察组分的质量分数或体积分数
• CV_max 是最大允许变异系数

直接颗粒计数在测量技术上很少可行，因此需要相应的最小样品质量 m_p。为此需要颗粒的平均质量，在假设颗粒为球形的情况下，该质量由密度和平均颗粒直径计算得出：

m_p = ρ · (π · d³) / 6

• m_p 为最小样品质量
• ρ 为颗粒密度
• π 为圆周率
• d 为平均颗粒直径

示例：

在文献中，当质量分数小于 1% 时，即被视为痕量组分。若该组分的混合均匀度变异系数 CV 需控制在 5% 以内，则根据上述公式可得样品中所需的最小颗粒数 n_min：

• 含量 p=0.01
• 目标 CVmax=0.05

n_min= 1/(0.01⋅0.05²) = 40,000

混合质量可用无量纲的混合质量系数来表示，从而不受物理单位的影响。这使得不同产品的混合质量能够相互比较。为了确保均匀性测试具有足够的统计意义，每批次的最小样本数量通常不应少于十个。
