接头(进料或出料)

接头(也称为连接接头、喷嘴、法兰、管道连接或进/出料口)是固定安装在设备或容器上的管道连接件,用于输送或排出物质。根据应用、行业或标准版本的不同,其结构、密封方式和安装方式也各不相同。





接头连接类型:



  • 带 PN 标记的 DIN 法兰

这是机械和设备制造中的经典型号,特别适用于有压力要求的应用。法兰上有螺栓孔,用平垫圈和螺栓压在对法兰上。PN 标记(例如 PN10、PN16)表示额定压力等级,单位为 [bar]。

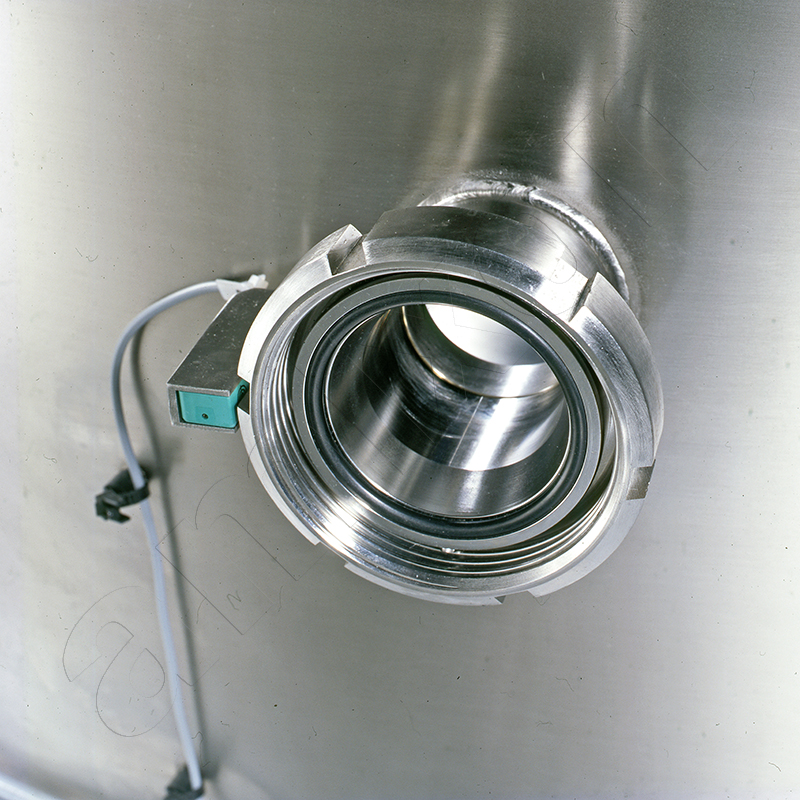

  • 卫生法兰

该型号专门为食品和制药行业的特殊要求而设计。它使用 O 形圈代替平垫圈,在连接时会稍微凸出,直接在产品区域形成密封。这样就形成了无死角的连接,符合清洁要求(例如 CIP - 现场清洗)。优点:连接无需拆卸即可进行湿式清洁。



  • 三夹头连接

三夹头连接(也称为夹头连接或卫生夹头)是一种特别紧凑、符合卫生要求的管连接。它们由两个带套管的短管接头组成,通过一个两件式夹紧夹连接在一起。这种连接易于安装、拆卸和清洁。内部密封件也是如此。

它们在全球制药和生物技术行业广泛使用,符合 ISO 2852 或 ASME BPE 等标准。



入口/出口

在混合和过程技术中,人们通常将入口管接头(材料进料)和出口管接头(材料出料)称为“入口”和“出口”。

在英文文档中,“Nozzle”通常是连接管的通用术语,而“Flange”特指带螺纹连接的法兰。

管接头的结构设计也会影响清洁难度以及湿式清洁和干燥后水分残留的风险。
