应变计
应变片通常由一个精细的金属测量网格组成，该网格安装在载体薄膜系统上。当部件被拉伸或压缩时，测量网格也会随之伸展或压缩，其电阻会随着伸长率成比例地变化。这种电阻变化会在测量桥电路（例如惠斯通电桥）中被记录下来，并转换为伸长率、力、扭矩或压力。

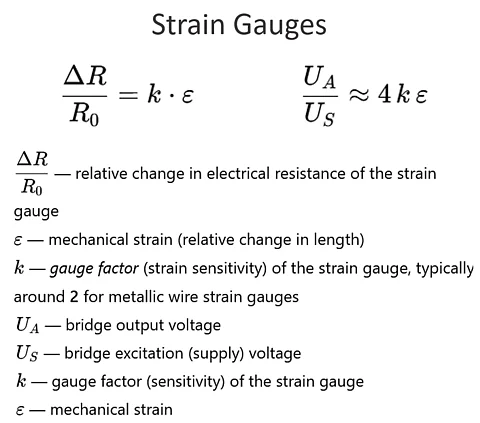

对于应变片而言，其核心关系是应变与相对电阻变化之间的联系：
ΔR/R0 = k⋅ ε
- ΔR/R0 是应变计的相对电阻变化。
- ε 是机械伸长率（相对长度变化）
- k 是应变计的 k 系数（应变灵敏度）
在散装物料和混合技术中，应变片可用于测量支撑件、法兰或轴上的力，从而通过重量、混合轴的扭矩或出料故障时的力来间接监测填充水平。通过这种方式，基于应变计的测量系统可提供有价值的工艺数据，用于监控、调节混合、输送和灌装过程，并优化其安全性和能源效率。
对于具有相同应变计和较小伸长率的全桥，近似值为：
UA / US ≈ k · ε / 4
- UA 是桥输出电压
- US 是桥的供电电压
